Resumen de especificaciones
-
Precisión
+/– 0,05 K (en referencia a T delta)
-
Tiempo de respuesta
según la configuración
t50 = 10 s
t90 = 31 s -
Máx. presión de proceso (estática)
a 20 °C: 50 bar (725 psi)
-
Rango de temperatura de operación
PT 100:
–50 °C … 200 °C
(–58 °F … 392 °F) -
Máx. longitud de inmersión bajo demanda
hasta 4.000,00 mm (157,48")
Ámbito de aplicación

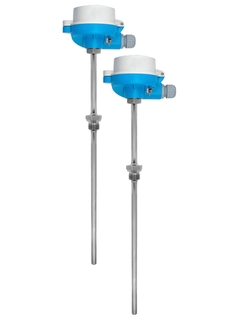

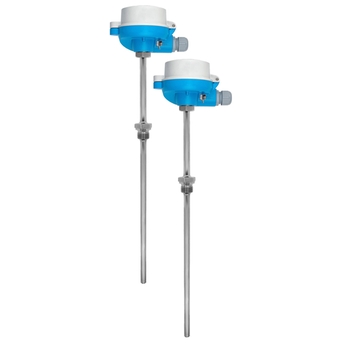

El termómetro se utiliza principalmente en la industria química pero se utiliza asimismo en otras aplicaciones. Se utiliza el equipo para mediciones de alta precisión de diferencias en la temperatura con parejas de sensores acoplados. La posibilidad de diversas dimensiones proporciona unas posibilidades flexibles de aplicación.
De uso universal en mediciones de energía de dispersión térmica
Rango de medida: -200 a +600 °C (-328 a 1.112 °F)
En combinación en el rango: 0 a +120 °C (+32 a +248 °F), desviación de los sensores: ± 0,05 K
En combinación en el rango: –40 a 0 °C (-40 a 32 °F), desviación de los sensores: ± 0,1 K
Clase de protección: hasta IP68
Ventajas
La pieza intercalada se puede sustituir con facilidad
Alto nivel de compatibilidad de la electrónica introducida y diseño según DIN 43772
Tiempo de respuesta rápido con una punta reducida
