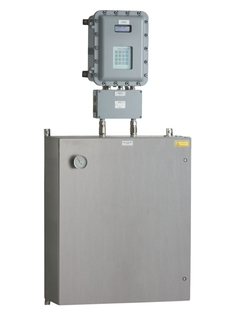

Analizador de gases SS2100a

TDLAS

Un analizador avanzado de gas para la medición de humedad (H2O). El SS2100a usa la espectroscopia de absorción láser por diodo sintonizable (TDLAS) para determinar la concentración del analito sin entrar en contacto físico con el producto circulante.

1

H2O (humedad):
De 0 a 10 ppmv
De 0 a 100 ppmv
De 0 a 50 ppmv
De 0 a 5000 ppmv

Concentración
Punto de condensación de humedad
Presión en la celda
Temperatura en la celda

de –20 a 50 °C (de –4 a 122 °F)
Opcional: de –10 a 60 °C (de 14 a 140 °F)

Presión en la entrada: De 140 a 350 kPa (de 20 a 50 psig)
Celda de muestra: De 800 a 1200 mbara o de 950 a 1700 mbara (opcional)

Acero inoxidable 316L
Juntas tóricas de FKM
Vidrio

120 o 240 VCA ± 10 %, de 50 a 60 Hz; 60 W máx. (con 2 solenoides), envolvente del sistema electrónico
120 o 240 VCA, de 50 a 60 Hz, estándar; 100 W o 200 W máx. para sistemas climatizados; armario de muestras

Salida analógica: Dos de 4-20 mA aisladas, carga máxima 1200 ohmios a 24 VCC (valor de medición)
Entrada analógica: Una de 4-20 mA aislada, carga máxima 1200 ohmios a 24 VCC (presión de proceso)
Serie: RS232C y Ethernet
Protocolo: Modbus Gould RTU o Daniel RTU o ASCII
Salidas digitales: 5, Alarma de concentración, Fallo general, Fallo de validación, Validación 1 activa, Validación 2 activa
Entradas digitales: 2, Alarma de caudal, Solicitud de validación

Sistema electrónico: Aluminio sin cobre
Caja del sistema de muestras: Acero inoxidable 304 o 316

ATEX zona 2

IP66

CE

TDLAS

Un analizador avanzado de gas para la medición de dióxido de carbono (CO2). El SS2100a usa la espectroscopia de absorción láser por diodo sintonizable (TDLAS) para determinar la concentración del analito sin entrar en contacto físico con el producto circulante.

1

CO2 (dióxido de carbono):
De 0 a 10 ppmv
De 0 a 1000 ppmv
De 0 a 5000 ppmv
De 0 a 5 % en volumen
De 0 a 10 % en volumen
De 0 a 20 % en volumen

Concentración
Presión en la celda
Temperatura en la celda

de –20 a 50 °C (de –4 a 122 °F)
Opcional: de –10 a 60 °C (de 14 a 140 °F)

Presión en la entrada: De 140 a 350 kPa (de 20 a 50 psig)
Celda de muestra: De 800 a 1200 mbara o de 950 a 1700 mbara (opcional)

Acero inoxidable 316L
Juntas tóricas de FKM
Vidrio

120 o 240 VCA ± 10 %, de 50 a 60 Hz; 60 W máx. (con 2 solenoides), envolvente del sistema electrónico
120 o 240 VCA, de 50 a 60 Hz, estándar; 100 W o 200 W máx. para sistemas climatizados; armario de muestras

Salida analógica: Dos de 4-20 mA aisladas, carga máxima 1200 ohmios a 24 VCC (valor de medición)
Entrada analógica: Una de 4-20 mA aislada, carga máxima 1200 ohmios a 24 VCC (presión de proceso)
Serie: RS232C y Ethernet
Protocolo: Modbus Gould RTU o Daniel RTU o ASCII
Salidas digitales: 5, Alarma de concentración, Fallo general, Fallo de validación, Validación 1 activa, Validación 2 activa
Entradas digitales: 2, Alarma de caudal, Solicitud de validación

Sistema electrónico: Aluminio sin cobre
Caja del sistema de muestras: Acero inoxidable 304 o 316

ATEX zona 2

IP66

CE

TDLAS

Un analizador avanzado de gas para la medición de amoníaco (NH3). El SS2100a usa la espectroscopia de absorción láser por diodo sintonizable (TDLAS) para determinar la concentración del analito sin entrar en contacto físico con el producto circulante.

1

NH3 (amoníaco): De 0 a 5 ppmv

Concentración
Presión en la celda
Temperatura en la celda

de –20 a 50 °C (de –4 a 122 °F)
Opcional: de –10 a 60 °C (de 14 a 140 °F)

Presión en la entrada: De 140 a 350 kPa (de 20 a 50 psig)
Celda de muestra: De 800 a 1200 mbara o de 950 a 1700 mbara (opcional)

Acero inoxidable 316L
Juntas tóricas de FKM
Vidrio

120 o 240 VCA ± 10 %, de 50 a 60 Hz; 60 W máx. (con 2 solenoides), envolvente del sistema electrónico
120 o 240 VCA, de 50 a 60 Hz, estándar; 100 W o 200 W máx. para sistemas climatizados; armario de muestras

Salida analógica: Dos de 4-20 mA aisladas, carga máxima 1200 ohmios a 24 VCC (valor de medición)
Entrada analógica: Una de 4-20 mA aislada, carga máxima 1200 ohmios a 24 VCC (presión de proceso)
Serie: RS232C y Ethernet
Protocolo: Modbus Gould RTU o Daniel RTU o ASCII
Salidas digitales: 5, Alarma de concentración, Fallo general, Fallo de validación, Validación 1 activa, Validación 2 activa
Entradas digitales: 2, Alarma de caudal, Solicitud de validación

Sistema electrónico: Aluminio sin cobre
Caja del sistema de muestras: Acero inoxidable 304 o 316

ATEX zona 2

IP66

CE

TDLAS

Un analizador avanzado de gas para la medición de acetileno (C2H2). El SS2100a usa la espectroscopia de absorción láser por diodo sintonizable (TDLAS) para determinar la concentración del analito sin entrar en contacto físico con el producto circulante.

1

C2H2 (acetileno):
De 0 a 5 ppmv (mínimo)
De 0 a 3000 ppmv (máximo)

Concentración
Presión en la celda
Temperatura en la celda

de –20 a 50 °C (de –4 a 122 °F)
Opcional: de –10 a 60 °C (de 14 a 140 °F)

Presión en la entrada: De 140 a 350 kPa (de 20 a 50 psig)
Celda de muestra: De 800 a 1200 mbara o de 950 a 1700 mbara (opcional)

Acero inoxidable 316L
Juntas tóricas de FKM
Vidrio

120 o 240 VCA ± 10 %, de 50 a 60 Hz; 60 W máx. (con 2 solenoides), envolvente del sistema electrónico
120 o 240 VCA, de 50 a 60 Hz, estándar; 100 W o 200 W máx. para sistemas climatizados; armario de muestras

Salida analógica: Dos de 4-20 mA aisladas, carga máxima 1200 ohmios a 24 VCC (valor de medición)
Entrada analógica: Una de 4-20 mA aislada, carga máxima 1200 ohmios a 24 VCC (presión de proceso)
Serie: RS232C y Ethernet
Protocolo: Modbus Gould RTU o Daniel RTU o ASCII
Salidas digitales: 5, Alarma de concentración, Fallo general, Fallo de validación, Validación 1 activa, Validación 2 activa
Entradas digitales: 2, Alarma de caudal, Solicitud de validación

Sistema electrónico: Aluminio sin cobre
Caja del sistema de muestras: Acero inoxidable 304 o 316

ATEX zona 2

IP66

CE
