Resumen de especificaciones
-
Precisión
+/- 2mm + 0.17% de la distancia medida
-
Temperatura del proceso
-40 °C ... 80 °C
o 150 °C
(-40 °F ... 176 °F
o 302 °F) -
Presión de proceso absoluta / límite de sobrepresión máx.
0,7 bar...1,5 bar abs
(10 psi...22 psi) -
Máx. distancia de medición
45 m (148 pies)
-
Principales partes húmedas
UP (poliéster no saturado)
Silicón / Espuma PE (80°C / 176°F)
Silicón / acero inoxidable (150°C / 302°F))
Ámbito de aplicación

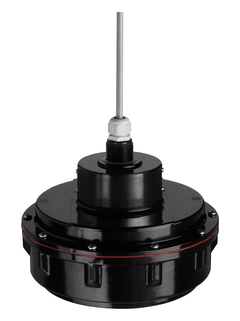

El sensor ultrasónico FDU95 para una medición de nivel continua, no invasiva y sin necesidad de mantenimiento, de sólidos desde pulverulentos hasta granulados de grano grueso. La medición no se ve afectada por la constante dieléctrica, la densidad ni la humedad, y tampoco por las adherencias, gracias al efecto de la función de autolimpieza de los sensores. Apto para zonas con peligro de explosión. Rango de medida máximo para sólidos: 45 m (148 pies).
Sensor para medición de nivel continua, no invasiva de sólidos granulados en silos, cintas transportadoras, reservas y trituradoras. Típicamente se usa para mediciones en estructuras de poca altura.
Conexión a proceso: roscada
Temperatura: -40 a +80 °C o +150 °C (-40 a +176 °F o +302 °F)
Presión: +0,7 a +1,5 bar (+10 a +22 psi)
Rango de medida máximo para sólidos: 45 m (148 pies).
Distancia de bloqueo: 0,7 m / 80 °C (2,3 pies), 0,9 m / 150 °C (2,9 pies)
Certificados internacionales de protección contra explosión
Ventajas
Sensor de temperatura integrado para la corrección del tiempo de retorno. Mediciones de precisión, incluso en presencia de cambios de temperatura
Adecuado para condiciones ambientales agresivas gracias a que el transmisor está lejos de la instalación
(hasta 300 m)Bajo nivel de formación de adherencias gracias al efecto de la función de autolimpieza
Detección automática de sensores integrada para transmisores FMU90/FMU95, para una puesta en marcha sencilla
Resistencia a las condiciones climatológicas y a prueba de inundaciones (IP68)
El método de medición no invasivo minimiza los requisitos operativos
Certificados internacionales disponibles para zonas clasificadas Ex por materiales pulverulentos y gases
Vídeos
Gama Extended
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Loading alternative products
Predecesor
Casos de éxito
55 documentos
-
-
Información técnica (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN ES 04/04/202425/03/202415/09/202328/10/202130/07/2021Idioma:
Español
Versión:
04/04/2024
Tamaño del archivo:
1.2 MB
Nombre del archivo:
TI00426FES_2524.pdf
-
-
-
Información técnica (TI)
Unidad de alineación FAU40
Accesorio de instalación para sensores ultrasónicos o de microondas con
conexión por cableEN ES 01/03/202106/09/200501/07/2003Idioma:
Español
Versión:
01/03/2021
Tamaño del archivo:
445.9 KB
Nombre del archivo:
TI00179FES_1021.pdf
-
-
-
Información técnica (TI)
Prosonic S FDU 91/91F/92/93/95/96 Información técnica
Prosonic S FDU 91/91F/92/93/95/96 - Sensores de ultrasonidos para
medición continua no invasiva de nivel y caudal; para conexión al
transmisor FMU90EN ES 25/01/201808/09/201516/01/201302/04/201231/03/2011Idioma:
Español
Versión:
14/12/2005
Tamaño del archivo:
1.1 MB
Nombre del archivo:
TI396Fes_v12.05.pdf
-
-
-
Información técnica (TI)
Prosonic S FDU95
Tecnología de medición por ultrasonidos
EN ES 14/09/2020Idioma:
Español
Versión:
14/09/2020
Tamaño del archivo:
690.9 KB
Nombre del archivo:
TI01474FES_0120.pdf
-
-
-
Manual de instrucciones (BA)
Prosonic S FMU95 PROFIBUS DP
Tecnología de medición por ultrasonidos
Medición de nivel
5 o 10 sensoresEN ES 31/05/202117/08/202002/04/201208/09/200905/05/2007Idioma:
Español
Versión:
31/05/2021
Tamaño del archivo:
3 MB
Nombre del archivo:
BA00344FES_1621.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
Prosonic S FDU93, FDU95
Ex ta/tb IIIC T**°C Da/Db X
Ex tb IIIC T**°C Db XEN ES 11/07/202226/03/2018Idioma:
Inglés
Versión:
11/07/2022
Tamaño del archivo:
400 KB
Nombre del archivo:
XA01391FEN_0222-00.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95
II 2 G Ex ma IIC T5 Gb
II 2 G Ex ma IIC T6 Gb
II 1/2 D Ex ta/tb IIIC Txx°C Da/Db
II 2 D Ex tb IIIC Txx°C DbIdioma:
Inglés
Versión:
20/12/2021
Tamaño del archivo:
416.7 KB
Nombre del archivo:
XA02643FEN_0121-00.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95
Ex ma IIC T* Gb
Ex ta/tb IIIC T** Da/Db
Ex tb IIIC T** DbEN ES 27/06/202222/01/2015Idioma:
Inglés
Versión:
27/06/2022
Tamaño del archivo:
429.4 KB
Nombre del archivo:
XA01343FEN_0222-00.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
Prosonic S FDU93, FDU95
Ex tD A20/21 IP65 T*
EN ES 10/05/202101/08/201605/03/2012Idioma:
Inglés
Versión:
10/05/2021
Tamaño del archivo:
495.5 KB
Nombre del archivo:
XA00667FEN_0321.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95, FDU96
IECEx BVS 08.0012
Ex ma IIC Tx Gb
Ex ta/tb IIIC Txx°C Da/Db IP68
Ex tb IIIC Txx°C Db IP68EN ES 31/12/201001/11/2008Idioma:
Inglés
Versión:
31/12/2010
Tamaño del archivo:
283.3 KB
Nombre del archivo:
XA00481FEN_1310.pdf
-
