Resumen de especificaciones
-
Precisión
Estándar 0,1 %
Platino 0,075 % -
Temperatura del proceso
-40 °C...125 °C
(-40 °F...275 °F) -
Presión de proceso absoluta / límite de sobrepresión máx.
600 bar (9000 psi)
-
Rango de medición del proceso
1 bar...400 bar
(15 psi...6000 psi) -
Máx. distancia de medición
4000 m (13.123 ft) H2O
-
Principales partes húmedas
316L
-
Material de la membrana de proceso
316L, AlloyC,
Rodio>oro -
Celda de medición
400 mbar...400 bar
(15 psi...6000 psi)
relativa/absoluta
Ámbito de aplicación

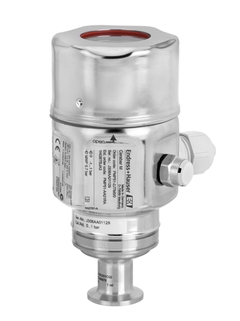

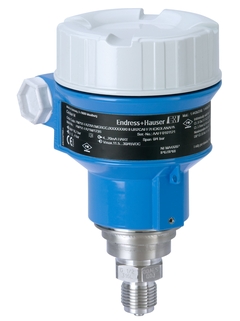

El transmisor de presión digital Cerabar PMP51 con membrana metálica se utiliza normalmente en procesos industriales e higiénicos para la medición de presión, nivel, volumen o masa en líquidos o gases. PMP51 está diseñado para aplicaciones de alta presión hasta 400 bar. El menú de Configuración rápida con rango de medición ajustable permite una fácil puesta en marcha, reduce costes y ahorra tiempo. SIL2 según IEC 61508 e IEC 61511.
Cabezal de una sola cámara de aluminio o acero inoxidable (316L).
Conexiones a proceso: roscas, bridas o conexiones higiénicas
Temperatura de proceso: -40 a +130 °C (-40 a +266 °F), 150 °C (302 °F) durante 1 h
Rangos de medida: -1/0 a +400 bar (-15/0 a +6.000 psi)
Precisión: ±0,1%, "Platino" ±0,075%
Certificados internacionales de protección contra explosiones, SIL, certificados para aplicaciones higiénicas, certificado para aplicaciones marinas
Ventajas
Medición precisa incluso en el caso de temperatura de proceso cambiante
Seguridad de proceso asegurada con conexiones a proceso pequeñas y rasantes en aplicaciones sanitarias
Para la monitorización de presiones de proceso hasta SIL2, certificado según IEC 61508 y IEC 61511
Concepto modular para simplificar la sustitución del indicador o la electrónica
Puesta en marcha fácil guiada por menú desde el indicador local en campo, tecnología de 4 a 20 mA con HART, PROFIBUS PA, Foundation Fieldbus
Integración perfecta e independiente en el sistema (HART/PA/FF)
Disponible con manifolds montados: siempre a punto, siempre a prueba de fugas
Vídeos
Gama Lean
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Loading alternative products
Predecesor
Casos de éxito
Más descargados
-
-
Información técnica (TI)
TI Cerabar M PMC51, PMP51 , PMP55
Versión en español - 04/2024
Medición de la presión de proceso 4 a 20 mA, HART, IO-Link, PA, FF
EN ES 01/04/202422/08/202206/09/202101/04/202016/04/2019Idioma:
Español
Versión:
01/04/2024
Tamaño del archivo:
3.8 MB
Nombre del archivo:
TI00436PES_3224-00.pdf
-
-
-
Software de la aplicación
Powerful IO-Link Function Block Library for the Siemens TIA Portal
Versión en inglés - 08/2023
Thanks to the newly available free software library, all IO-Link capable measuring devices from Endress+Hauser can now be integrated into a Siemens TIA Portal environment much more easily and significantly faster than ever before. The streamlined process of device integration not only brings drastic time savings, but the user can now get by without any programming knowledge at all.
Idioma:
Inglés
Versión:
22/08/2023
Tamaño del archivo:
3.4 MB
Nombre del archivo:
IO_Link_Siemens_Library_V1.3.zip
-
202 documentos
-
-
Información técnica (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN ES 04/04/202425/03/202415/09/202328/10/202130/07/2021Idioma:
Español
Versión:
04/04/2024
Tamaño del archivo:
1.2 MB
Nombre del archivo:
TI00426FES_2524.pdf
-
-
-
Información técnica (TI)
TI Cerabar M PMC51, PMP51 , PMP55
Medición de la presión de proceso
4 a 20 mA, HART, IO-Link, PA, FFEN ES 01/04/202422/08/202206/09/202101/04/202016/04/2019Idioma:
Español
Versión:
01/04/2024
Tamaño del archivo:
3.8 MB
Nombre del archivo:
TI00436PES_3224-00.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar M PMC51, PMP51, PMP55
Medición de presión de proceso
EN ES 01/08/202413/07/201610/12/201411/06/201417/08/2012Idioma:
Español
Versión:
10/12/2014
Tamaño del archivo:
1.6 MB
Nombre del archivo:
BA00385PES_1914.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar M /Deltabar M /Deltapilot M Operating Instructions PROFIBUS PA
Cerabar M PMC51, PMP51, PMP55, Pressure transmitter
Deltabar M
PMD55 Differential pressure transmitter Deltapilot M FMEN ES 13/07/201610/12/201411/06/201417/08/201225/01/2012Idioma:
Inglés
Versión:
13/07/2016
Tamaño del archivo:
7.8 MB
Nombre del archivo:
BA00383PEN_0816.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar M, Deltapilot M
Presión/hidrostática
IO-LinkEN ES 22/08/202231/07/2021Idioma:
Español
Versión:
22/08/2022
Tamaño del archivo:
1.7 MB
Nombre del archivo:
BA02136PES_0222-00.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar M / Deltabar M / Deltapilot M, Operating Instructions FOUNDATION Fieldbus
Cerabar M PMC51, PMP51, PMP55 Pressure transmitter
Deltabar M PMD55 Differential pressure transmitter
Deltapilot M FMB50 Hydrostatic pressure transmitterEN ES 13/07/201610/12/201411/06/201417/08/201225/01/2012Idioma:
Inglés
Versión:
13/07/2016
Tamaño del archivo:
7.8 MB
Nombre del archivo:
BA00384PEN_0816.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar M, Deltabar M, Deltapilot M HART (V 01.00.zz)
Cerabar M PMC51, PMP51/55 Transmisor de presión
Deltabar M PMD55 Transmisor de presión diferencial
Deltapilot M FMB50/51/52/53 Sensor de presiónEN ES 01/08/202413/07/201610/12/201411/06/201417/08/2012Idioma:
Español
Versión:
16/10/2009
Tamaño del archivo:
5.3 MB
Nombre del archivo:
BA382Pes_v10.09.pdf
-
-
-
Instrucciones breves (KA)
Cerabar M PMC51, PMP51, PMP55
Medición de presión de proceso
FOUNDATION FieldbusEN ES 30/09/202113/07/201610/12/201411/06/201425/01/2012Idioma:
Español
Versión:
30/09/2021
Tamaño del archivo:
917.8 KB
Nombre del archivo:
KA01032PES_0621-00.pdf
-
-
-
Instrucciones breves (KA)
Cerabar M PMC51, PMP51, PMP55
Medición de presión de proceso
PROFIBUS PAEN ES 30/09/202113/07/201610/12/201411/06/201425/01/2012Idioma:
Español
Versión:
30/09/2021
Tamaño del archivo:
946.8 KB
Nombre del archivo:
KA01031PES_0621-00.pdf
-
-
-
Instrucciones breves (KA)
Cerabar M PMC51, PMP51, PMP55
Medición de presión de proceso
AnalógicoEN ES 15/12/202113/07/201610/12/201411/06/201425/01/2012Idioma:
Español
Versión:
15/12/2021
Tamaño del archivo:
832.9 KB
Nombre del archivo:
KA01036PES_1821-00.pdf
-
Buscar piezas de repuesto por número en el dibujo
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Ground terminal T14/T15/T17, F30/F31
-
partes adicionales
Referencia71290825 -
-
Cable gland M20 PA, o-ring VMQ
Número de dibujoReferencia1552002449 -
-
Cable gland M20 PA, O-ring EPDM/PTFE
Número de dibujoReferencia1571092709 -
-
Cable gland M20 Metal, gasket
Número de dibujoReferencia1571092711 -
-
Cable entry G1/2, gasket, adapter
Número de dibujoReferencia1571092712 -
-
Plug 3p M12/M20, gasket
Número de dibujoReferencia1552005984 -
-
M12 plug, IO-Link, housing side
Número de dibujoReferencia1571570154 -
-
Plug 2/7-pole, HAN7D, gasket
Número de dibujoReferencia1552020762 -
-
Plug valve, F30/F31, seal NBR
Número de dibujoReferencia1571120017 -
-
Cover F15 316L, gasket
Número de dibujoReferencia2052027000 -
-
Cover F15 316L, sight glass, gasket
Número de dibujoReferencia2052027002 -
-
Cover F15, sight glass PC, 316L, gasket
Número de dibujoReferencia2052028207 -
-
Cover F15 316L,claw,sight glass,gasket
Número de dibujoReferencia2052028267 -
-
Cover F15 316L, claw, gasket
Número de dibujoReferencia2052028268 -
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
Número de dibujoReferencia2152028179 -
-
Cover F30/31/34 Alu, gasket
Número de dibujoReferencia2071092705 -
-
Cover F30/31 Alu, Ex d, gasket
Número de dibujoReferencia2071092706 -
-
Cover F30/31/34 Alu, sight glass, gasket
Número de dibujoReferencia2071092707 -
-
Cover F30/31 Alu,Exd,sight glass, gasket
Número de dibujoReferencia2071092708 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
Número de dibujoReferencia2152020429 -
-
Display module VU340, Cbar/Dbar/Dpilot M
Número de dibujoReferencia4071091670 -
-
Electronics FMB5x, PMC51, PMP5x, PMD55
Número de dibujoReferencia30XPP0001- -
-
Holder Display Dbar/Cbar/Dpilot M
Número de dibujoReferencia4171094113 -
-
Analog display VU340, Cbar, bracket
Número de dibujoReferencia4071111067 -
-
Cable PE,80inch,sep. housing FMXXX/PMXXX
-
partes adicionales
Referencia71043886 -
-
Cable PE,200inch,sep.housing FMXXX/PMXXX
-
partes adicionales
Referencia71043888 -
-
Cable PE,400inch,sep.housing FMXXX/PMXXX
-
partes adicionales
Referencia71043889 -
-
Cable FEP,200inch,sep.housingFMXXX/PMXXX
-
partes adicionales
Referencia71070738 -
-
Sealing kit PMPx1, PTP31B, FKM, 2 pcs.
-
partes adicionales
Referencia71286350 -
-
Flat gasket 18,5x23,9x1,5 FKM, 5 pieces
-
partes adicionales
Referencia52009800 -
-
O-ring 28.17x3.53 VMQ, FDA, 5 pcs.
-
partes adicionales
Número de dibujoReferencia5752014472 -
-
O-ring 28.17x3.53 VMQ, FDA, USP, 3 pcs.
-
partes adicionales
Número de dibujoReferencia5771086102 -
-
O-ring 28.17x3.53 EPDM, FDA, USP, 3 pcs.
-
partes adicionales
Número de dibujoReferencia5771140668 -
-
M12-female plug connector, cable side
Referencia52006263 -
M12-female plug connec.,90deg,cable side
Referencia71114212 -
M12-female plug connec., 100deg,5m cable
Referencia52010285 -
Mountingset Cerabar,Deltapilot,Levelflex
Referencia71102216 -
Mounting bracket 2 valve,stainless steel
Referencia71372498 -
Weld-in adapter DRD DN50, 316L
Referencia52002041 -
Weld-in adapter DRD DN50, 316L, 3.1
Referencia52011899 -
Weld-in adapter G1/2, 316L, 3.1
Referencia52010172 -
Weld-in adapter G1/2, 316L, A DIN 3852
Referencia71389241 -
Weld-in adapter G1/2,316L, 3.1,A DIN3852
Referencia71389243 -
Weld-in adapter G1, 316L
Referencia52005087 -
Weld-in adapter G1, d=60, 316L
Referencia52001051 -
Weld-in adapter G1/2, 316L
Referencia52002643 -
Weld-in adapter G1, 316L, 3.1
Referencia52010171 -
Weld-in adapter G1, d=60, 316L, 3.1
Referencia52011896 -
Weld-in adapter G1-1/2, 316L
Referencia52024469 -
Weld-in adapter G1-1/2, 316L, 3.1
Referencia52024470 -
Weld-in dummy, adapter G1
Referencia52005272 -
Weld-in dummy, flange DRD DN50, 65mm
Referencia71114209 -
Weld-in dummy, adapter G1-1/2
Referencia52024471
