Resumen de especificaciones
-
Precisión
Estándar 0,1 %
Platino 0,075 % -
Temperatura del proceso
-20 °C...125 °C
(-4 °F...275 °F) -
Presión de proceso absoluta / límite de sobrepresión máx.
60 bar (900 psi)
-
Rango de medición del proceso
100 mbar...40 bar
(1.5 psi...600 psi) -
Máx. distancia de medición
400 m (1312 ft) H2O
-
Principales partes húmedas
Ceraphire
Sellado
Alloy C276
316L -
Material de la membrana de proceso
Cerámica
-
Celda de medición
100 mbar...40 bar
(1.5 psi...600 psi)
relativa/absoluta
Ámbito de aplicación

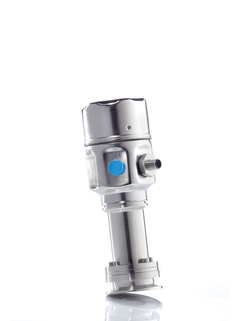

El transmisor de presión digital Cerabar PMC51 con célula de medición cerámica capacitiva sin aceite de llenado se usa típicamente en aplicaciones de proceso e higiénicas para medir presión, nivel, volumen o masa en líquidos y gases. Garantiza un alto nivel de seguridad del sistema gracias a la membrana cerámica a prueba de vacío con detección de rotura integrada. El menú de Configuración rápida con rango de medición ajustable permite una fácil puesta en marcha, reduce costes y ahorra tiempo. SIL2 según IEC 61508 / IEC 61511.

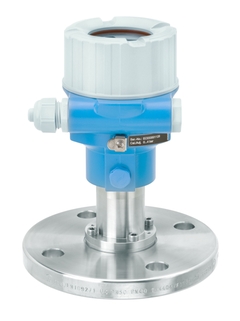

Cabezal de una sola cámara de aluminio o acero inoxidable (316L).

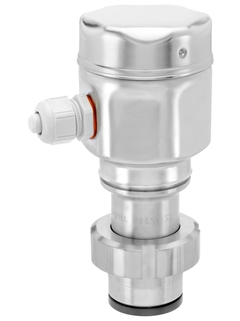

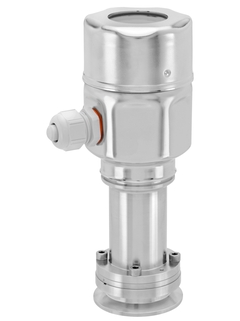

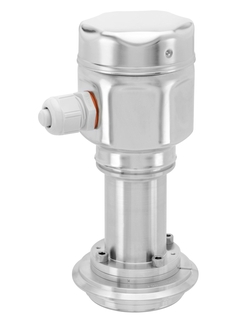

Conexiones a proceso: roscas, bridas o conexiones higiénicas
Temperatura de proceso: -40 a +130 °C (-40 a +266 °F), 150 °C (302 °F) durante 1 h
Rangos de medición: -1/0 hasta +40 bar (-15/0 hasta +600 psi)
Precisión: ±0,1%, "Platino" ±0,075%
Certificados internacionales de protección contra explosiones, SIL, certificados para aplicaciones higiénicas, certificado para aplicaciones marinas
Ventajas
El más adecuado para aplicaciones de vacío y aplicaciones con productos corrosivos y abrasivos
Seguridad de proceso gracias a la detección de roturas en la membrana
Sensor cerámico de alta pureza (99,9% Al2O3) resistente a sobrecargas
Resistente a condensaciones también para aplicaciones higiénicas
Puesta en marcha fácil guiada por menú desde el indicador local, tecnología de 4 a 20 mA con HART, PROFIBUS PA, FOUNDATION Fieldbus
Presión de proceso hasta SIL2, certificado según IEC 61508 e IEC 61511

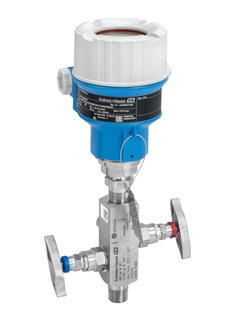

Disponible con manifolds montados: siempre a punto, siempre a prueba de fugas
Vídeos
Gama Lean
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Loading alternative products
Predecesor
Casos de éxito
Más descargados
-
-
Descripción general de la estación (GSD)
General Station Description (GSD) - CERABAR M - PROFIBUS PA
Language neutral - 04/2014
Any, PROFIBUSSystem, Any
Idioma:
Language neutral
Versión:
22/04/2014
Tamaño del archivo:
851.1 KB
Nombre del archivo:
-
-
-
Manual de instrucciones (BA)
Cerabar M PMC51, PMP51/55 Analog
Versión en español - 08/2024
With ceramic and silicon sensors modular design and easy operation
EN ES 01/08/202413/07/201610/12/201411/06/201417/08/2012Idioma:
Español
Versión:
01/08/2024
Tamaño del archivo:
1.2 MB
Nombre del archivo:
BA00385PES_2122-00.pdf
-
171 documentos
-
-
Información técnica (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN ES 04/04/202425/03/202415/09/202328/10/202130/07/2021Idioma:
Español
Versión:
04/04/2024
Tamaño del archivo:
1.2 MB
Nombre del archivo:
TI00426FES_2524.pdf
-
-
-
Información técnica (TI)
TI Cerabar M PMC51, PMP51 , PMP55
Medición de la presión de proceso
4 a 20 mA, HART, IO-Link, PA, FFEN ES 01/04/202422/08/202206/09/202101/04/202016/04/2019Idioma:
Español
Versión:
01/04/2024
Tamaño del archivo:
3.8 MB
Nombre del archivo:
TI00436PES_3224-00.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar M PMC51, PMP51/55 Analog
With ceramic and silicon sensors
modular design and easy
operationEN ES 01/08/202413/07/201610/12/201411/06/201417/08/2012Idioma:
Español
Versión:
01/08/2024
Tamaño del archivo:
1.2 MB
Nombre del archivo:
BA00385PES_2122-00.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar M /Deltabar M /Deltapilot M Operating Instructions PROFIBUS PA
Cerabar M PMC51, PMP51, PMP55, Pressure transmitter
Deltabar M
PMD55 Differential pressure transmitter Deltapilot M FMEN ES 01/08/202413/07/201610/12/201411/06/201417/08/2012Idioma:
Inglés
Versión:
01/08/2024
Tamaño del archivo:
3.3 MB
Nombre del archivo:
BA00383PEN_0922-00.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar M, Deltapilot M
Presión/hidrostática
IO-LinkEN ES 22/08/202231/07/2021Idioma:
Español
Versión:
22/08/2022
Tamaño del archivo:
1.7 MB
Nombre del archivo:
BA02136PES_0222-00.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar M / Deltabar M / Deltapilot M, Operating Instructions FOUNDATION Fieldbus
Cerabar M PMC51, PMP51, PMP55 Pressure transmitter
Deltabar M PMD55 Differential pressure transmitter
Deltapilot M FMB50 Hyd
rostatic pressure transmitterEN ES 01/08/202413/07/201610/12/201411/06/201417/08/2012Idioma:
Inglés
Versión:
01/08/2024
Tamaño del archivo:
13.8 MB
Nombre del archivo:
BA00384PEN_0922-00.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar M, Deltabar M, Deltapilot M HART (V 01.00.zz)
Cerabar M PMC51, PMP51/55 Transmisor de presión
Deltabar M PMD55 Transmisor de presión diferencial
Deltapilot M FMB50/51/52/53 Sensor de presiónEN ES 01/08/202413/07/201610/12/201411/06/201417/08/2012Idioma:
Español
Versión:
16/10/2009
Tamaño del archivo:
5.3 MB
Nombre del archivo:
BA382Pes_v10.09.pdf
-
-
-
Instrucciones breves (KA)
Cerabar M PMC51, PMP51, PMP55
Medición de presión de proceso
FOUNDATION FieldbusEN ES 30/09/202113/07/201610/12/201411/06/201425/01/2012Idioma:
Español
Versión:
30/09/2021
Tamaño del archivo:
917.8 KB
Nombre del archivo:
KA01032PES_0621-00.pdf
-
-
-
Instrucciones breves (KA)
Cerabar M PMC51, PMP51, PMP55
Medición de presión de proceso
PROFIBUS PAEN ES 30/09/202113/07/201610/12/201411/06/201425/01/2012Idioma:
Español
Versión:
30/09/2021
Tamaño del archivo:
946.8 KB
Nombre del archivo:
KA01031PES_0621-00.pdf
-
-
-
Instrucciones breves (KA)
Cerabar M PMC51, PMP51, PMP55
Medición de presión de proceso
AnalógicoEN ES 15/12/202113/07/201610/12/201411/06/201425/01/2012Idioma:
Español
Versión:
15/12/2021
Tamaño del archivo:
832.9 KB
Nombre del archivo:
KA01036PES_1821-00.pdf
-
Buscar piezas de repuesto por número en el dibujo
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Ground terminal T14/T15/T17, F30/F31
-
partes adicionales
Referencia71290825 -
-
Cable gland M20 PA, o-ring VMQ
Número de dibujoReferencia1552002449 -
-
Cable gland M20 PA, O-ring EPDM/PTFE
Número de dibujoReferencia1571092709 -
-
Cable gland M20 Metal, gasket
Número de dibujoReferencia1571092711 -
-
Cable entry G1/2, gasket, adapter
Número de dibujoReferencia1571092712 -
-
Plug 3p M12/M20, gasket
Número de dibujoReferencia1552005984 -
-
M12 plug, IO-Link, housing side
Número de dibujoReferencia1571570154 -
-
Plug 2/7-pole, HAN7D, gasket
Número de dibujoReferencia1552020762 -
-
Plug valve, F30/F31, seal NBR
Número de dibujoReferencia1571120017 -
-
Cover F15 316L, gasket
Número de dibujoReferencia2052027000 -
-
Cover F15 316L, sight glass, gasket
Número de dibujoReferencia2052027002 -
-
Cover F15, sight glass PC, 316L, gasket
Número de dibujoReferencia2052028207 -
-
Cover F15 316L,claw,sight glass,gasket
Número de dibujoReferencia2052028267 -
-
Cover F15 316L, claw, gasket
Número de dibujoReferencia2052028268 -
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
Número de dibujoReferencia2152028179 -
-
Cover F30/31/34 Alu, gasket
Número de dibujoReferencia2071092705 -
-
Cover F30/31 Alu, Ex d, gasket
Número de dibujoReferencia2071092706 -
-
Cover F30/31/34 Alu, sight glass, gasket
Número de dibujoReferencia2071092707 -
-
Cover F30/31 Alu,Exd,sight glass, gasket
Número de dibujoReferencia2071092708 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
Número de dibujoReferencia2152020429 -
-
Display module VU340, Cbar/Dbar/Dpilot M
Número de dibujoReferencia4071091670 -
-
Electronics FMB5x, PMC51, PMP5x, PMD55
Número de dibujoReferencia30XPP0001- -
-
Holder Display Dbar/Cbar/Dpilot M
Número de dibujoReferencia4171094113 -
-
Analog display VU340, Cbar, bracket
Número de dibujoReferencia4071111067 -
-
O-ring 26.7x1.78 HNBR 75, 3A, FDA, 5 pcs
Número de dibujoReferencia5752010155 -
-
O-ring 26.7x1.78 EPDM 70, 3A, USP, 5 pcs
Número de dibujoReferencia5752017989 -
-
O-ring 26.7x1.78 NBR 70, 5 pieces
Número de dibujoReferencia5752020769 -
-
O-ring 26.7x1.78 EPDM 70, 5 pieces
Número de dibujoReferencia5752020770 -
-
O-ring 26.7x1.78 FKM -40oC, 5 pieces
Número de dibujoReferencia5752020771 -
-
O-ring 26.7x1.78 FKM, FDA, 5 pieces
Número de dibujoReferencia5771093308 -
-
O-ring 26.7x1.78 NBR, low temp., 5 pcs.
Número de dibujoReferencia5771114815 -
-
O-ring 26.7x1.78 silicone, FDA, 5 pcs.
Número de dibujoReferencia5771114816 -
-
O-ring 26.7x1.78 Fluoroprene, FDA, 1 pc.
Número de dibujoReferencia5771114817 -
-
O-ring 26.7x1.78 Kalrez 6221, FDA, 1 pc.
Número de dibujoReferencia5771114818 -
-
O-ring 26.7x1.78 Kalrez 6375, 1 pc.
Número de dibujoReferencia5771114820 -
-
O-ring 26.7x1.78 Kalrez 7075, 1 pc.
Número de dibujoReferencia5771114821 -
-
O-ring 27.1x1.6 FFKM 75 Perlast, 1pc.
Número de dibujoReferencia5771316464 -
-
Screw set, M5x16, 4 pieces
-
partes adicionales
Referencia71495134 -
-
Cable PE,80inch,sep. housing FMXXX/PMXXX
-
partes adicionales
Referencia71043886 -
-
Cable PE,200inch,sep.housing FMXXX/PMXXX
-
partes adicionales
Referencia71043888 -
-
Cable PE,400inch,sep.housing FMXXX/PMXXX
-
partes adicionales
Referencia71043889 -
-
Cable FEP,200inch,sep.housingFMXXX/PMXXX
-
partes adicionales
Referencia71070738 -
-
Profile gasket silicone, 5 pieces
-
partes adicionales
Referencia52023572 -
-
Profile gasket EPDM, 5 pieces
-
partes adicionales
Referencia71100719 -
-
EPDM O-ring+316L backring, EHEDG,1 piece
-
partes adicionales
Referencia71431380 -
-
EPDM O-ring, EHEDG, 5 pieces
-
partes adicionales
Referencia71545801 -
-
Flat seal 50x65x1 PTFE, FDA, 5 pieces
-
partes adicionales
Referencia52024228 -
-
Mountingset Cerabar,Deltapilot,Levelflex
Referencia71102216 -
Mounting bracket 2 valve,stainless steel
Referencia71372498 -
Adapter UNI, DIN11851 DN40, 316L
Referencia71114172 -
Adapter UNI, DIN11851 DN50, 316L
Referencia71114173 -
Adapter UNI, DRD DN50, 65mm, 316L
Referencia71114174 -
Adapter UNI, Clamp 2", 316L
Referencia71114176 -
Adapter Univ-/Variv N DN40-162 316L
Referencia71114177 -
Adapter UNI, DIN11851 DN40, 316L, 3.1
Referencia71114178 -
Adapter UNI, DIN11851 DN50, 316L, 3.1
Referencia71114205 -
Adapter UNI, DRD DN50, 65mm, 316L, 3.1
Referencia71114206 -
Adapter UNI, Clamp 2", 316L, 3.1
Referencia71114207 -
Adapter Univ-/Variv N DN40 316L 3.1
Referencia71114208 -
Weld-in adapter G1-1/2, 316L
Referencia52024469 -
Weld-in adapter G1-1/2, 316L, 3.1
Referencia52024470 -
Weld-in adapter UNI D65, 316L
Referencia214880-0002 -
Weld-in adapter UNI D65, 316L, 3.1
Referencia52010174 -
Weld-in adapter UNI D85, 316L
Referencia52006262 -
Weld-in adapter UNI D85, 316L, 3.1
Referencia52010173 -
Weld-in adapter UNI 6" D85, 316L
Referencia71114160 -
Weld-in adapter UNI 6" D85, 316L 3.1
Referencia71114171 -
Blind plug weld-in adapter UNI D65/85
Referencia71580894 -
Weld-in adapter DRD DN50, 316L
Referencia52002041 -
Weld-in adapter DRD DN50, 316L, 3.1
Referencia52011899 -
Weld-in dummy, adapter G1-1/2
Referencia52024471 -
Weld-in dummy, flange DRD DN50, 65mm
Referencia71114209 -
Adapter Uni, Clamp 3", 316L, 3.1
Referencia71350314 -
Adapter Uni, Clamp 3", 316L
Referencia71350315 -
Weld-in dummy, adapter UNI 6" D65
Referencia71114211 -
Weld-in dummy, adapter UNI D65/D85
Referencia71114210
2 products & bundles
2 productos
Normalmente comprados juntos
Accesorios
- Mountingset Cerabar,Deltapilot,Levelflex
- Mounting bracket 2 valve,stainless steel
Productos relacionados
