Resumen de especificaciones
-
Precisión
Estándar: 0,05 %
Platino: hasta 0,025 % -
Temperatura del proceso
-40°C...125°C
(-40°F...257°F) -
Rango de medición del proceso
100mbar...700bar
(1.5psi...10.500psi) -
Principales partes húmedas
Aleación C276
316L
Rodio -
Material de la membrana de proceso
316L, Aleación C,
Rodio> Oro -
Celda de medición
100 mbar...700 bar
(1.5 psi...10.500 psi)
relativa/absoluta
Ámbito de aplicación

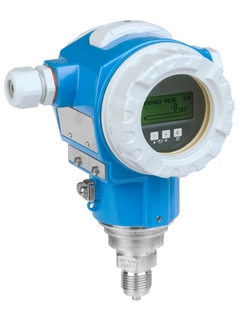

El transmisor de presión digital Cerabar PMP71 con membrana metálica se utiliza normalmente en aplicaciones de proceso para la medición de presión, nivel, volumen o masa en líquidos. El equipo PMP71 está diseñado para aplicaciones de alta presión hasta 700 bar. Configuración rápida con rango de medida libremente ajustable sin especificación de presión. Diseñado según la norma IEC 61508 para uso en sistemas de seguridad SIL2/3 y disponible con el certificado de partes según la directiva sobre instrumentos de medición (MID) para aplicaciones de Custody Transfer (facturación).

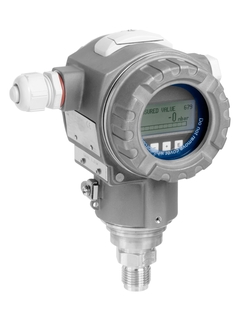

Cabezal de dos compartimentos de aluminio o acero inoxidable (316L).
Conexiones a proceso: conexiones roscadas y bridadas
Temperatura de proceso: -40 a +125 °C (-40 a +257 °F)
Rangos de medida: -1/0 a 700 bar (-15/0 a +10.500 psi)
Precisión: ±0,05%, "Platino" ±0,025%
Certificados internacionales de protección contra explosiones, prevención de sobrellenado WHG, certificados para aplicaciones higiénicas, certificado para aplicaciones marinas, SIL
Ventajas
La máxima precisión, reproductibilidad y estabilidad a largo plazo
La máxima seguridad gracias a un sistema de sello hermético al gas con funciones de seguridad hasta SIL2/3, certificado según IEC 61508
Puesta en marcha fácil guiada por menú desde el indicador local, tecnología de 4 a 20 mA con HART, PROFIBUS PA, Foundation Fieldbus
Concepto de gestión de datos HistoROM para una puesta en marcha, mantenimiento y diagnóstico sencillos
Resistencia a sobrecargas y monitorización de funciones desde la célula de medición hasta la electrónica
Disponible con manifolds montados: siempre a punto, siempre a prueba de fugas
Integración perfecta e independiente en el sistema (HART/PA/FF)
Vídeos
Gama Extended
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Loading alternative products
Predecesor
Casos de éxito
Más descargados
-
-
Información técnica (TI)
TI Cerabar S PMC71, PMP71, PMP75
Versión en español - 04/2024
Medición de la presión de proceso 1-5 V CC, HART, PA, FF
EN ES 01/04/202413/01/202229/09/202001/04/202016/04/2019Idioma:
Español
Versión:
01/04/2024
Tamaño del archivo:
3.5 MB
Nombre del archivo:
TI00383PES_3624-00.pdf
-
-
-
Gestor de tipo de equipo (DTM)
Device Type Manager (DTM) - Cerabar S - HART
Language neutral - 05/2023
Endress+Hauser, DeviceCare, 1.07.06 Endress+Hauser, Field Xpert - SMT70, 1.07.00 Endress+Hauser, FieldCare, 2.17.00
Idioma:
Language neutral
Versión:
12/05/2023
Tamaño del archivo:
228.6 MB
Nombre del archivo:
EH_Cerabar_S_PMx_7x_V02_00.zip
-
277 documentos
-
-
Información técnica (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN ES 04/04/202425/03/202415/09/202328/10/202130/07/2021Idioma:
Español
Versión:
04/04/2024
Tamaño del archivo:
1.2 MB
Nombre del archivo:
TI00426FES_2524.pdf
-
-
-
Información técnica (TI)
TI Cerabar S PMC71, PMP71, PMP75
Medición de la presión de proceso
1-5 V CC, HART, PA, FFEN ES 01/04/202413/01/202229/09/202001/04/202016/04/2019Idioma:
Español
Versión:
01/04/2024
Tamaño del archivo:
3.5 MB
Nombre del archivo:
TI00383PES_3624-00.pdf
-
-
-
Información técnica (TI)
Cerabar S PMP71 with MID Part Certificate
Pressure transmitter with metal sensors; Overload-resistant and
function-monitored; Communication via HART; Subcomponent
suitablefEN ES 16/12/2011Idioma:
Inglés
Versión:
16/12/2011
Tamaño del archivo:
1.5 MB
Nombre del archivo:
TI00451PEN_0111.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar S PMC71, PMP71, PMP75 HART V02.30.zz Operating Instructions
Pressure transmitter with ceramic and metal sensors
EN ES 01/08/202401/03/201810/12/201401/11/201407/05/2014Idioma:
Español
Versión:
01/08/2024
Tamaño del archivo:
2 MB
Nombre del archivo:
BA00271PES_2022-00.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar S PMC71, PMP71, PMP75 FOUNDATION Fieldbus (V 04.00.zz) Operating Instructions
Pressure transmitter with ceramic and metal sensors
Overload-resistant and function-monitored;
Communication via
FOUNDA
TION FieldbusEN ES 01/08/202403/04/201710/12/201407/05/201430/04/2013Idioma:
Inglés
Versión:
01/08/2024
Tamaño del archivo:
1.9 MB
Nombre del archivo:
BA00302PEN_1922-00.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar S PMP71 Low Power 1-5V DC Output Operating Instructions
Low power pressure transmitter with metal sensors and 1-5V DC voltage
outputEN ES 25/08/201701/08/2017Idioma:
Inglés
Versión:
25/08/2017
Tamaño del archivo:
1.1 MB
Nombre del archivo:
BA01633PEN_0317.pdf
-
-
-
Manual de instrucciones (BA)
Description of Device Functions HART (V02.10.54) Cerabar S PM71 with MID Part Certificate
Pressure transmitter with metal sensors; Overload-resistant and
function-monitored; Communication via HART; Subcomponent
suitablefor custody transfer measurement with NMi approvalEN ES 03/04/201710/12/201424/04/201219/12/2011Idioma:
Inglés
Versión:
03/04/2017
Tamaño del archivo:
1.3 MB
Nombre del archivo:
BA00413PEN_1316.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar S /Deltabar S /Deltapilot S Description of device functions PROFIBUS PA V04.01.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD77, FMD78, PMD75 Differential pressure
transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitterEN ES 03/04/201710/12/201407/08/201301/10/201101/05/2010Idioma:
Inglés
Versión:
03/04/2017
Tamaño del archivo:
4.8 MB
Nombre del archivo:
BA00296PEN_1616.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar S PMC71, PMP71, PMP75 PROFIBUS PA (V 04.01.zz) Operating Instructions
Pressure transmitter with ceramic and metal sensors
Overload-resistant and function-monitored;
Communication via
PROFIB
USPAEN ES 01/08/202403/04/201710/12/201407/05/201407/08/2013Idioma:
Español
Versión:
01/08/2024
Tamaño del archivo:
5.2 MB
Nombre del archivo:
BA00295PES_1922-00.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar S / Deltabar S / Deltapilot S, Description of device functions FOUNDATION Fieldbus V 04.00.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD77, FMD78, PMD75 Differential pressure
transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitterEN ES 03/04/201710/12/201407/05/201430/04/201301/10/2011Idioma:
Inglés
Versión:
03/04/2017
Tamaño del archivo:
6.3 MB
Nombre del archivo:
BA00303PEN_1716.pdf
-
Buscar piezas de repuesto por número en el dibujo
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Mounting set housing T14/T15 sensor
Número de dibujoReferencia1252020440 -
-
Mounting set housing T17 / sensor
Número de dibujoReferencia1271020596 -
-
Push button housing, PA/FF
Número de dibujoReferencia1352022418 -
-
Push button housing, HART, version 1
Número de dibujoReferencia1352022419 -
-
Push button housing, HART, version 2
Número de dibujoReferencia1352024110 -
-
Cable gland M20, gasket
Número de dibujoReferencia1552020760 -
-
Cable entry G1/2, gasket, adapter
Número de dibujoReferencia1552020761 -
-
Plug 2/7-pole, HAN7D, gasket
Número de dibujoReferencia1552020762 -
-
Plug 3-pole, M12, gasket
Número de dibujoReferencia1552020763 -
-
Housing filter VA,EPDM,F15/31/T14/17,1pc
-
partes adicionales
Referencia71111056 -
-
Housing filter VA, VMQ, F15, T17, 1 pc.
-
partes adicionales
Referencia71219639 -
-
Cover T14/T15 Alu, gasket
Número de dibujoReferencia2052020432 -
-
Cover T14/T15 Alu, Ex d, gasket
Número de dibujoReferencia2052020433 -
-
Cover T14 316L, Ex d, EPDM
Número de dibujoReferencia2052028310 -
-
Cover T17 316L, gasket
Número de dibujoReferencia2071002774 -
-
Cover T17 316L, sight glass, gasket
Número de dibujoReferencia2071002810 -
-
Cover T17 316L, sight glass PC, gasket
Número de dibujoReferencia2071002811 -
-
Cover T14 316L, Ex d, FVMQ
Número de dibujoReferencia2071206965 -
-
Cover T14 316L, Ex d, sight glass, FVMQ
Número de dibujoReferencia2071206968 -
-
Sealing set FVQM, T14.5 pcs.
Número de dibujoReferencia2171206971 -
-
Cover T14/T15 Alu, sight glass, gasket
Número de dibujoReferencia2071245247 -
-
Cover T14/T15 Alu,Exd,sight glass,gasket
Número de dibujoReferencia2071245249 -
-
Cover T14 316L, Ex d, sight glass, EPDM
Número de dibujoReferencia2071245250 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
Número de dibujoReferencia2152020429 -
-
Ground terminal T14/T15/T17, F30/F31
-
partes adicionales
Referencia71290825 -
-
Cover T14/T15 Alu, gasket
Número de dibujoReferencia2552020432 -
-
Cover T14/T15 Alu, Ex d, gasket
Número de dibujoReferencia2552020433 -
-
Cover T14 316L, Ex d, EPDM
Número de dibujoReferencia2552028310 -
-
Cover T17 316L, gasket
Número de dibujoReferencia2571002774 -
-
Cover T14 316L, Ex d, FVMQ
Número de dibujoReferencia2571206965 -
-
Electronics HART Ex, ext. p. b., v2.0
Número de dibujoReferencia3052024111 -
-
Electronics HART Ex, v2.0
Número de dibujoReferencia3052024400 -
-
Electronics HART Ex, v2.10
Número de dibujoReferencia3071026358 -
-
Electronics HART Ex, ext. p. b., v2.10
Número de dibujoReferencia3071026359 -
-
Electronic HART Ex, v2.11
Número de dibujoReferencia3071196092 -
-
Electronics HART Ex, ext. p. b., v2.11
Número de dibujoReferencia3071196093 -
-
Electronics HART Ex, v2.20
Número de dibujoReferencia3071263933 -
-
Electronics HART Ex, ext. p. b., v2.20
Número de dibujoReferencia3071263934 -
-
Elektronics HART Ex, v2.30
Número de dibujoReferencia3071386147 -
-
Electronics HART Ex, ext. p. b., v2.30
Número de dibujoReferencia3071386153 -
-
Upgrade electronics HART Ex, v2.1
Número de dibujoReferencia3052026762 -
-
Upgrade electr. HART Ex,ext.push b.,v2.1
Número de dibujoReferencia3052026763 -
-
Electronics PA, HW02.00, SW4.0
Número de dibujoReferencia3071071824 -
-
Electronics PA, ext. p.b., HW02.00,SW4.0
Número de dibujoReferencia3071071825 -
-
Electronics FF, HW2.00, SW3.00
Número de dibujoReferencia3071071826 -
-
Electronics FF, ext. p.b., HW2.00,SW3.00
Número de dibujoReferencia3071071827 -
-
Electronics PA, Ex, HW2.00, SW3.00
Número de dibujoReferencia3071214057 -
-
Electronics PA, ext. p.b.,HW2.00, SW3.00
Número de dibujoReferencia3071214064 -
-
Electronics FF, ext. p.b.,HW2.00, SW2.00
Número de dibujoReferencia3071214066 -
-
Electronics FF, HW2.00, SW2.00
Número de dibujoReferencia3071214069 -
-
Electronics FF, ext. p.b.,HW2.00, SW4.00
Número de dibujoReferencia3071214890 -
-
Electronics FF, HW2.00, SW4.00
Número de dibujoReferencia3071214892 -
-
Electronics PA, HW02.00, SW4.01
Número de dibujoReferencia3071224775 -
-
Electronics PA, ext.p. b.,HW02.00,SW4.01
Número de dibujoReferencia3071224776 -
-
Electronics 1-5VDC Low Power
Número de dibujoReferencia3071327714 -
-
HistoROM / M-DAT, 16K
Número de dibujoReferencia3152027785 -
-
Terminal 2-pole, RFI, FF, Ex
Número de dibujoReferencia3552027691 -
-
Terminal 2-pole, RFI, PA, OVP, Ex
Número de dibujoReferencia3571028475 -
-
Terminal 2-pole, RFI, FF, OVP, Ex
Número de dibujoReferencia3571028476 -
-
Terminal 2-pole, RFI, PA, Ex
Número de dibujoReferencia3571121574 -
-
Terminal 3-pole,Li=0, RFI,HART,Ex ia/Exd
Número de dibujoReferencia3571191892 -
-
Termin.3-p.,Li=0,RFI,HART,OVP,Ex ia/Exd
Número de dibujoReferencia3571191894 -
-
Terminal 3-pole, 1-5VDC electronics
Número de dibujoReferencia3571327712 -
-
Display module VU340, Cbar/Dbar/Dpilot S
Número de dibujoReferencia4071002865 -
-
Flat gasket 18,5x23,9x1,5 FKM, 5 pieces
-
partes adicionales
Referencia52009800 -
-
Adapterk. FMR2xx,FMx4x,PMx7x,FMD7x,FMG60
-
partes adicionales
Referencia71000221 -
-
Cable PE, L=2m/80inch, separate housing
-
partes adicionales
Referencia71043886 -
-
Cable PE, L=5m/200inch, separate housing
-
partes adicionales
Referencia71043888 -
-
Cable PE, L=10m/400inch,separate housing
-
partes adicionales
Referencia71043889 -
-
Cable FEP, L=5m/200inch,separate housing
-
partes adicionales
Referencia71070738 -
-
Spare RFID TAG
-
partes adicionales
ReferenciaXPRFID- -
-
Flushing ring NPS 1" Cl. 150-2500, 316L
Referencia71377369 -
Flushing ring NPS 2" Cl. 150-2500, 316L
Referencia71377370 -
Flushing ring NPS 3" Cl. 150-2500, 316L
Referencia71377371 -
Flushing ring DN25, PN16-400, 316L
Referencia71377379 -
Flushing ring DN50, PN16-400, 316L
Referencia71377380 -
Flushing ring DN80, PN16-400, 316L
Referencia71377383 -
Weld-in adapter G1-1/2, 316L
Referencia52024469 -
Weld-in adapter G1-1/2, 316L, 3.1
Referencia52024470 -
Weld-in adapter G1/2, 316L, A DIN 3852
Referencia71389241 -
Weld-in adapter G1/2,316L, 3.1,A DIN3852
Referencia71389243 -
Mountingset, housing T14, special
Referencia71304770 -
Mounting bracket 2 valve,stainless steel
Referencia71372498 -
ToF Adapter FXA291
Referencia71007843 -
Mountingset Cerabar,Deltapilot,Levelflex
Referencia71102216
3 products & bundles
3 productos
Normalmente comprados juntos
Accesorios
Productos relacionados
