Resumen de especificaciones
-
Error de medición máx.
2% - 10% (por rango de medición)
-
Rango de medición
1"...40"
-
Rango de temperatura del medio
-20...+85°C
(-4...+185°F
CIP posible desde 130°C hasta 266°F -
Máx. presión de proceso
100 bar (1.740 psi)
Ámbito de aplicación
El detector está diseñado para la monitorización e indicación seguras de los caudales másicos relativos de productos líquidos en aplicaciones sanitarias, por ejemplo, la monitorización de sistemas de circulación de agua de refrigeración y la monitorización de filtros en la industria de las bebidas. Seleccionable entre una o dos salidas de conmutación o una salida de conmutación y una salida analógica estandarizada para valores de caudal o temperatura. Diversas conexiones de proceso higiénico permiten un uso flexible.

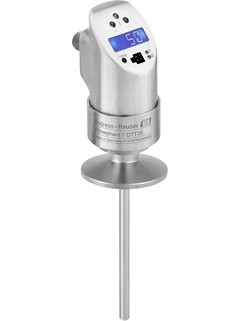

Detector de caudal másico para monitorización e indicación de caudales másicos relativos de productos líquidos en el rango de 0,03 a 3 m/s (0,1 a 9,84 ft/s). Flowphant T DTT35 − con conexiones a proceso para aplicaciones sanitarias.
Ejemplos de aplicación:
Monitorización de sistemas de circulación de agua de refrigeración en bombas, turbinas, compresores e intercambiadores de calor
Monitorización de fugas en las líneas de proceso
Monitorización del funcionamiento de las bombas
Monitorización de sistemas de lubricación
Monitorización de filtros en la industria de la bebida
Ventajas
Prácticamente sin pérdidas de carga
Software de configuración FieldCare para una configuración rápida y un almacenamiento fiable de los parámetros de configuración del equipo
Opcional: salida de segundo interruptor o salida analógica de 4 a 20 mA para monitorización de la temperatura o para la salida del flujo como un porcentaje
Comprobación de funciones e información de proceso en campo gracias a una unidad digital en el equipo
La parte superior del cabezal, con giro de hasta 310°, y el indicador giratorio, permiten leer los valores medidos en cualquier orientación
Certificado 3-A
